Jak stmívat svítidla DALI a PUSH DIM

MANUÁL STMÍVÁNÍ DALI, DALI TW, PUSH, PUSH TW

Svítidlo je vybaveno vnitřním DALI 2 stmívatelným předřadníkem s funkcí PUSH stmívání pomocí tlačítka 1/0

Svítidlo lze pomocí DALI sběrnice nebo DALI stmívače stmívat, uložit a vyvolat scény. Pomocí DALI
sběrnice lze ovládat 64 svítidel do 16 skupin. Potřebná je 4-5 žilová instalace. Je třeba dodržovat pravidla DALI
instalace obr. 3.

např.:

LED2 xxxxxxxDTW svítidlo lze pomocí DALI sběrnice s protokolem DT8 stmívat, nastavovat teplotu chromatičnosti,
uložit a vyvolat scény. Pomocí DALI sběrnice lze ovládat 64 svítidel do 16 skupin. Potřebná je 4-5 žilová instalace. Je

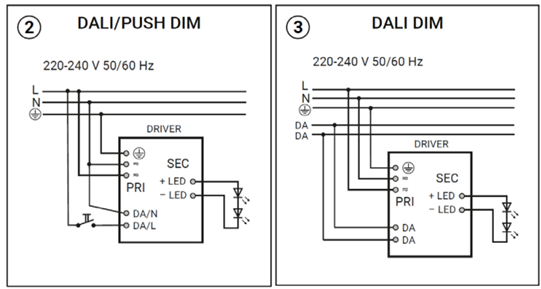

třeba dodržovat pravidla DALI instalace. Schéma zapojení Obr. 3. Některá svítidla podporují PUSH tunable white. Pro
dostupnost viz specifikaci svítilny ( DALI TW/PUSH TW) na stránce led2.eu. Potřebná je 3-4 žilová instalace obr. 2.

LED2 xxxxxxxD svítidlo lze pomocí tlačítka s označení 1/0 stmívat. Potřebná je 3-4 žilová instalace obr. 2.

Funkce PUSH (tlačítkem) stmívání:
• Zapnout/vypnout : krátký stisk 0,1-0,5s.
• Stmívání : stiskněte a podržte 0,6-9 s.
• Stmívání nahoru nebo dolů : při každém stisknutí a podržení změní stmívání směr.
• PUSH TW(dostupné pouze pro některé modely DTW): 2x rychle stiskněte tlačítko pro vyvolání funkce tunable
white. Pro změnu CCT podržte tlačítko. Pro návrat na funkci stmívání opět 2x rychle stiskněte tlačítko.
• Vestavěná paměť : světlo se po vypnutí a opětovném zapnutí vrátí na předchozí úroveň stmívání, a to i po
výpadku proudu
• Reset PUSH: Podržte tlačítko na více než 10 s.
Upozornění ! Maximální celková délka PUSH kabelu nesmí překročit 15m. Při zapojení více svítidel a při krátkém
stisknutí tlačítka může nastat, že se svítidla rozsynchronizují. Pro opětovné sesynchronizování je třeba podržet tlačítko
na dobu ＞10 s. Čas stmívání mezi min. a Max. se může mezi modely lišit a nelze zaručit stejnou dobu stmívání.
